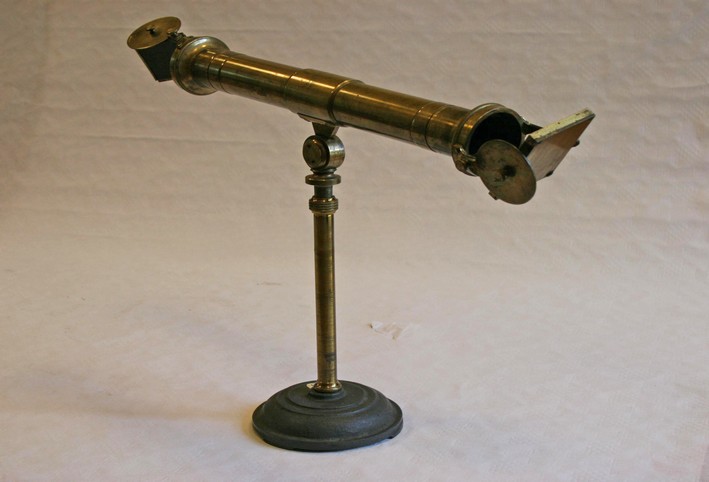

Polarimètre de Biot

261

Pixii père et fils

N° d’inventaire : 261

Fonction : étudier la polarisation de la lumière

Description : cet appareil est constitué d’un porte-lumière , d’un tuyau  et d’un polariscope  proprement dit.

Mode opératoire : quand est reçue sur le polariscope (p), la lumière solaire, ou la lumière d’une lampe à incandescence, réfléchie par la plaque (m), on observe qu’il y a un maximum d’éclat sur l’écran (e) quand les plans de réflexion en (m) et (p) coïncident, ce qui a lieu dans deux positions opposées du miroir (p). Quand ce dernier est tourné de manière que les deux plans de réflexion soient perpendiculaires, on observe le minimum d’éclat.
Quand le polariscope est tourné de manière que le rayon polarisé par réflexion présente son minimum d’intensité, on remarque que ce minimum change de valeur avec l’angle d’incidence sur la surface réfléchissante (m). Quand la polarisation du miroir (m) est telle que l’éclat soit le plus petit possible, l’angle d’incidence mesuré avec le cercle divisé (a) se nomme « angle de polarisation » de la substance de ce miroir. Dans le cas de substances liquides, on se contente de mouiller la surface d’une plaque de verre noir avec le liquide étudié.

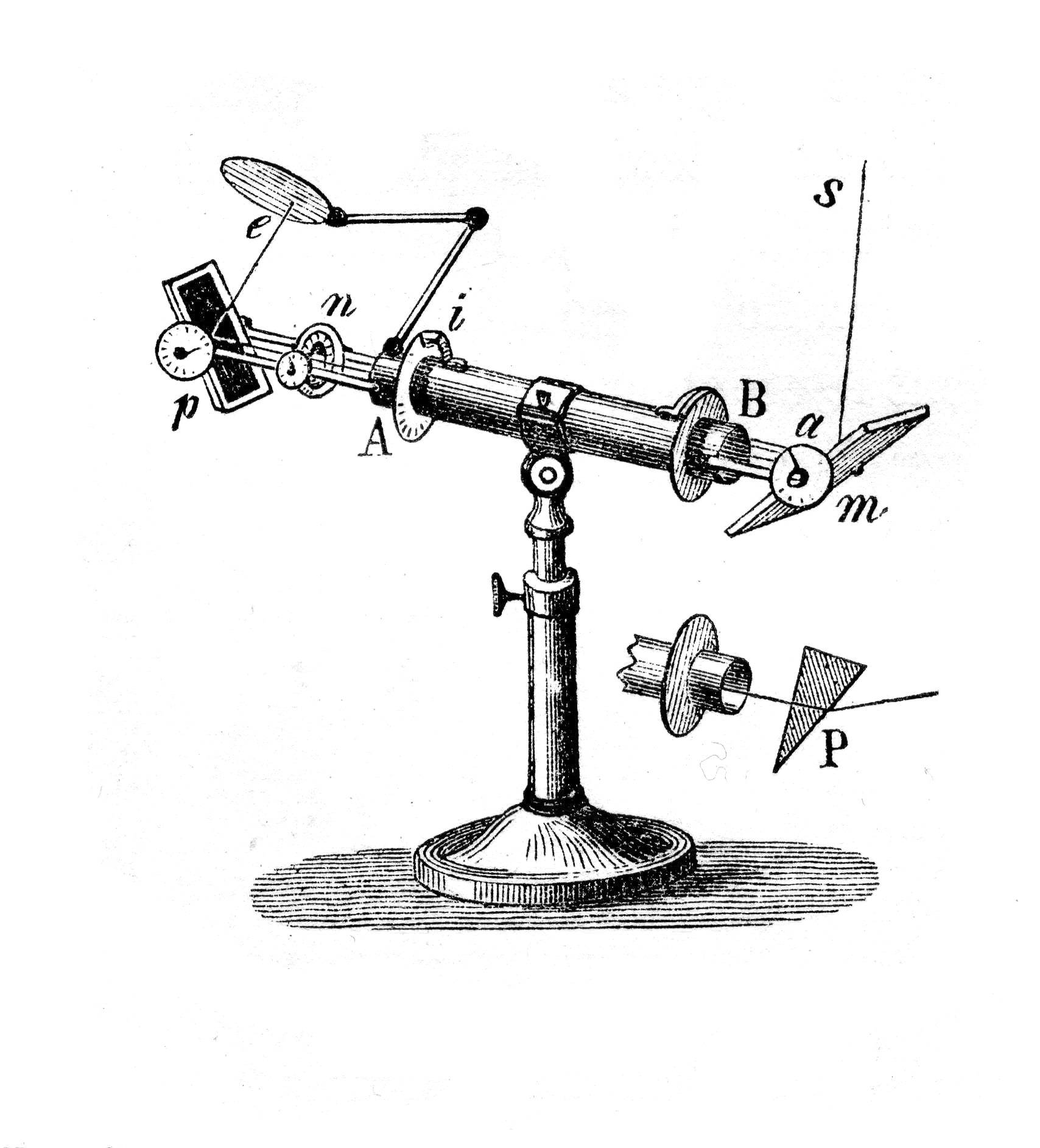

(Schéma et texte ASEISTE)
