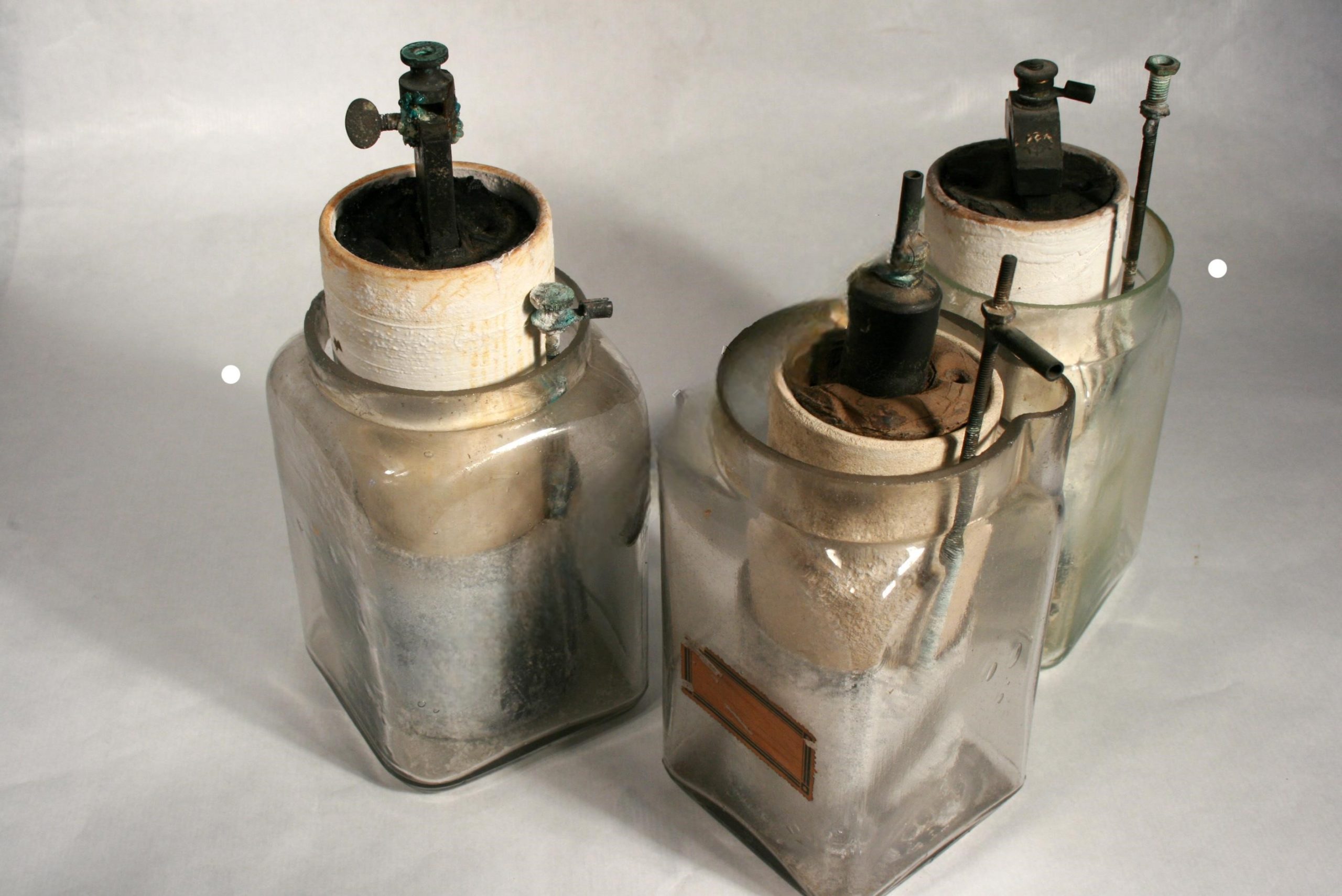

Eléments de la pile de Bunsen

N° d’inventaire : 191

Fonction : produire de l’énergie électrique à partir de réactions chimiques.

Description : L’appareil comporte :
– un vase extérieur  verre contenant de l’acide sulfurique dilué ;
– un cylindre creux de zinc amalgamé
– un vase poreux en terre  dans lequel on verse de l’acide nitrique ;
– une électrode en carbone
Le cylindre de zinc est relié à une borne. L’autre borne est fixée à l’électrode de carbone.

Mode opératoire : le pôle plus de la pile est l’électrode de carbone , le pôle moins l’électrode de zinc . La f.e.m de cette pile est de 1.8 V .
