Carillon électrique

N° d’inventaire : 105

Fonction : décharge lente d’une bouteille de Leyde

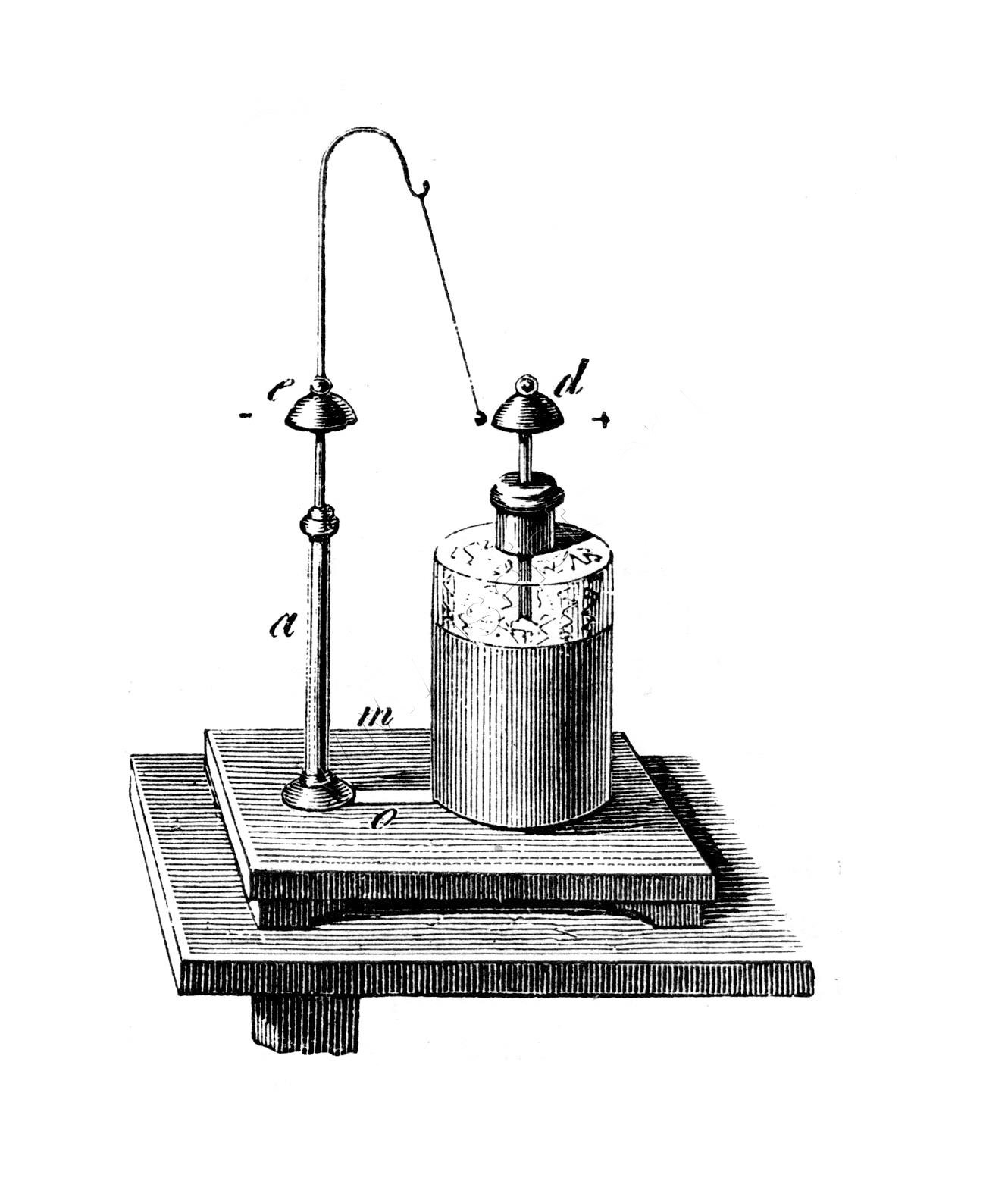

Description : Il s’agit d’une bouteille de Leyde  dont l’armature interne se termine par un timbre (d). Par le moyen d’une languette d’étain (o), son armature extérieure communique avec un autre timbre (e) supporté par une colonne métallique (a). Une tige métallique terminée en crochet le traverse et sert de support à un pendule électrique. Celui-ci est constitué d’une balle isolée métallique suspendue à un fil de soie. Le tout est disposé sur une planchette (m) en bois, les deux timbres étant séparés d’une dizaine de centimètres.

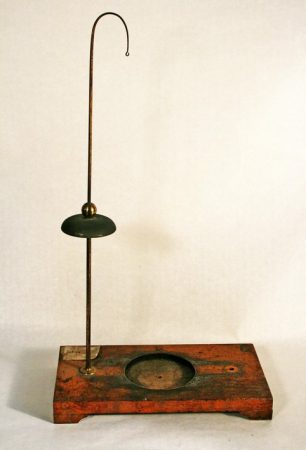

Cet appareil est incomplet.
(Texte et schéma ASEISTE)

Mode opératoire : on charge par exemple positivement la bouteille de Leyde et on la met en place sur le support. Dans un premier temps, on observe que la balle métallique est attirée par l’armature intérieure. Dès qu’elle est en contact avec le timbre (d), elle en est immédiatement repoussée. Elle est alors attirée par le timbre (e) pour s’en éloigner juste après l’avoir touché. Elle est de nouveau attirée par le timbre de l’armature intérieure et ainsi de suite. Chaque choc entre la balle et un timbre s’accompagne d’un son, d’où le nom de cet appareil. Ainsi, la bouteille de Leyde se décharge-t-elle lentement, pendant plusieurs heures si l’atmosphère est suffisamment sèche et la bouteille suffisamment grande. Lorsque la bouteille est complètement déchargée, le pendule retrouve sa position d’équilibre.
(Texte  ASEISTE)

Vidéo : Le carillon électrique
