Appareil à chute libre d’une plaque

N° d’inventaire : 10

Fonction : montrer que les espaces parcourus par le centre de gravité de la plaque sont proportionnels au carré des temps mis pour parcourir l’espace.

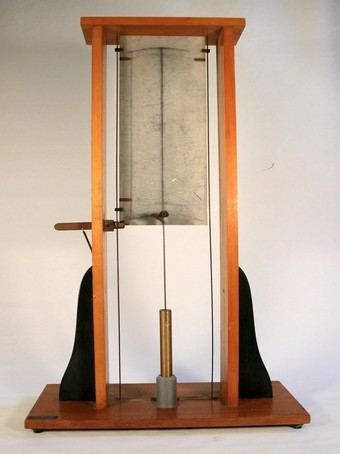

Description : l’appareil se compose d’un bâti en bois , d’une lourde plaque guidée dans sa chute par 2 fils, d’un système de stylet enregistreur , d’un système de libération de la plaque  pour effectuer sa chute.

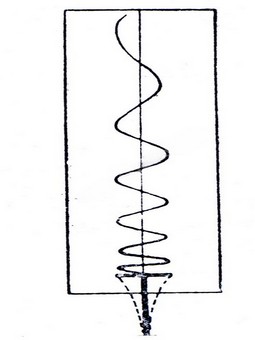

Mode opératoire : on s’assure de la verticalité du support. La plaque est munie d’une feuille de papier quadrillée et la lame de ressort est tenue écartée de sa position d’équilibre. On libère les deux simultanément. On observe sur la feuille de papier une sinusoïde . On vérifie que les espaces parcourus sont proportionnels aux carrés des temps mis pour les parcourir.
