Vernier circulaire

N° d’inventaire : 7

Fonction : mesurer la longueur d’un arc de cercle ou mesurer la valeur d’un angle

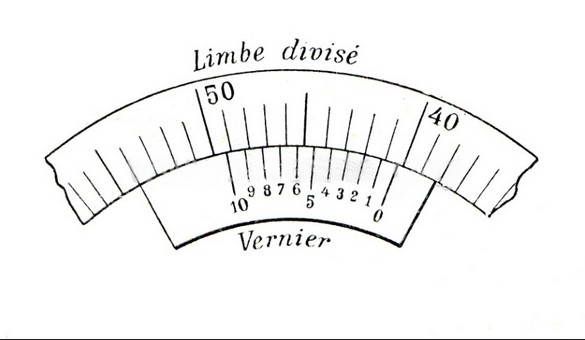

Description : l’appareil comporte un grand arc de cercle gradué (limbe) et un petit arc de cercle mobile  gradué de 0 à 10 (alidade)

Mode Opératoire : Une mesure correspondant à une position de l’alidade nécessite deux étapes.
Tout d’abord, on note la division du limbe qui précède immédiatement le zéro du vernier (ici 40). Ensuite, on ajoute le numéro du trait du vernier qui coïncide au mieux avec un trait du limbe (ici le 2e trait)
Donc ici on lit: 40,2 unités.
