Tube avec obturateur

N° d’inventaire : 28

Fonction : montrer que la pression exercée par un liquide est proportionnelle à sa profondeur

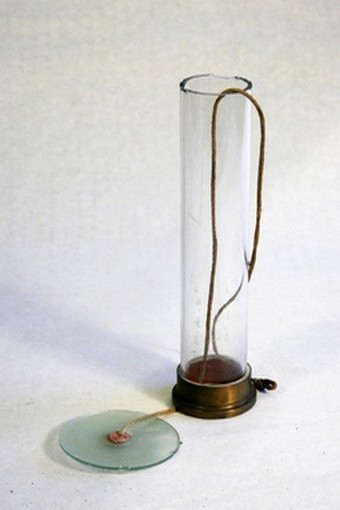

Description : l’appareil se compose d’un tube de verre et d’un obturateur en métal relié par une ficelle.

Mode opératoire : on plonge le tube muni de son obturateur retenu par la ficelle dans un bac rempli d’eau, on lâche la ficelle, l’obturateur reste plaqué contre le tube, on en déduit que l’eau dubac exerce une foce pressante perpendiculaire à l’obturateur. On verse alors de l’eau dans le tube, lorsque la hauteur de l’eau dans le tube est la même que dans le bac, l’obturateur se détache du tube .

Vidéo d’élève : Tube avec obturateur
