Multiplicateur de Schweigger

N° d’inventaire : 161

Fonction : visualiser l’effet d’un courant très faible sur une aiguillle aimantée.

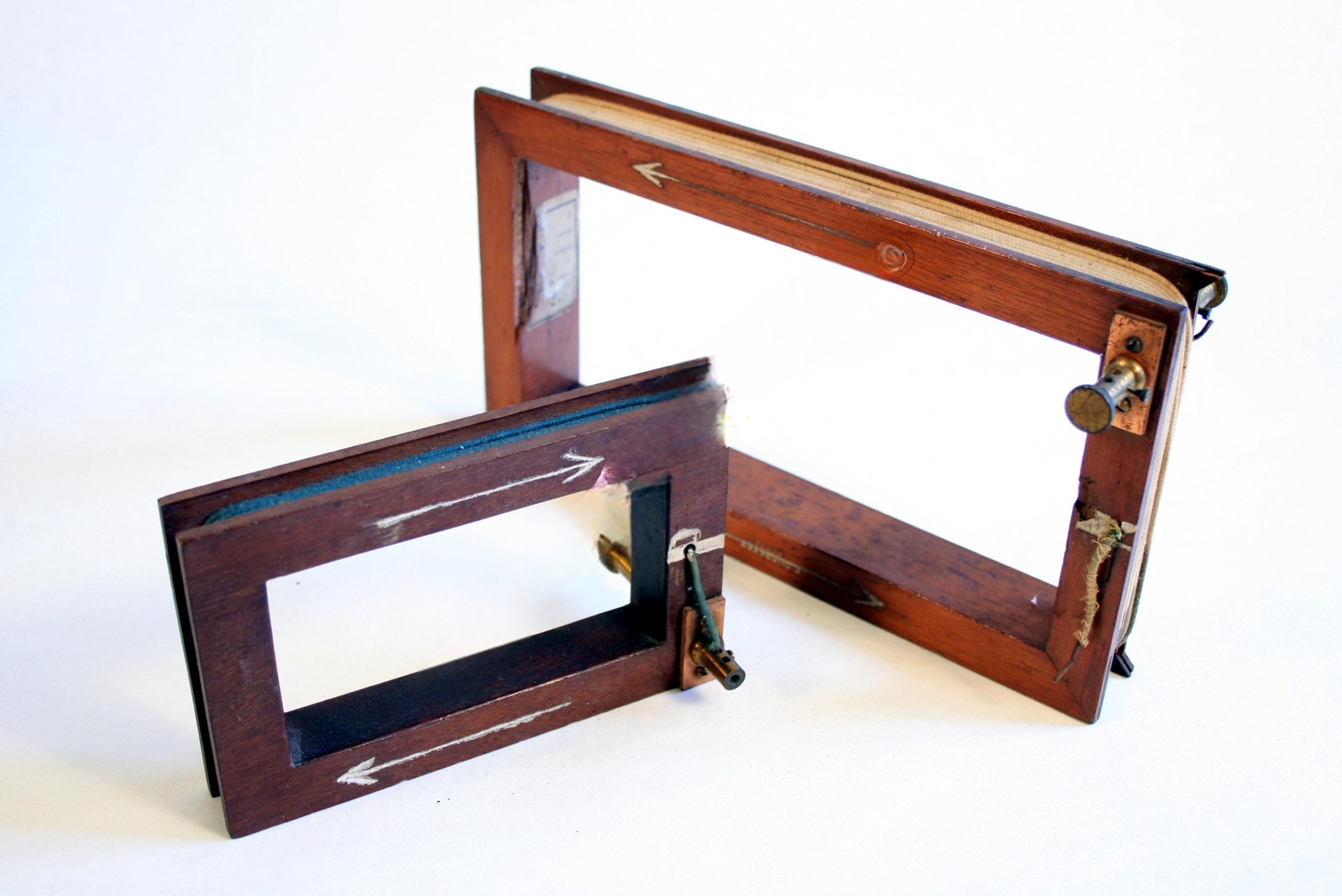

Description : cadre de bois sur lequel est enroulé un fil comportant un grand nombre de spires. Les extrémités du fil sont reliées à 2 bornes.

Mode opératoire : on place une aiguille aimantée parallèlement au cadre. Dès qu’un courant circule dans le cadre, on constate que l’aiguille prend une nouvelle position d’équilibre. On observe également que plus l’intensité du courant augmente, plus l’angle de déviation est important.
