Manomètre tronqué

N° d’inventaire : 64

Fonction : mesurer la pression dans une cloche dans laquelle on fait le vide

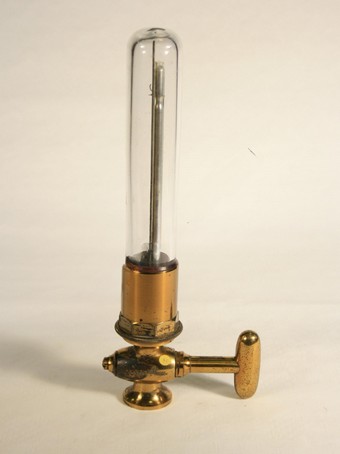

Description : Il s’agit d’un baromètre à siphon gradué en millimètres dont chaque branche n’a guère que 20 centimètres de hauteur. La branche fermée ainsi qu’une petite portion de la courbure sont complètement remplies de mercure. Le tube est renfermé dans une éprouvette de verre communiquant avec le récipient de la machine pneumatique via un robinet (Texte ASEISTE)

Mode opératoire : Tant que la pression de l’air dans le récipient reste supérieure à la différence des niveaux du mercure, on n’observe rien. Lorsque la pression diminue, il arrive un moment où le mercure s’abaisse dans la branche fermée en s’élevant dans l’autre. La différence de hauteurs atteintes par le mercure dans les deux branches correspond à la pression  qui règne dans le récipient.
(Texte ASEISTE)
