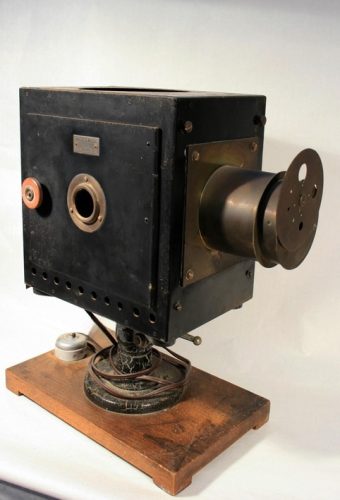

Lanterne de projection (2)

274

Radiguet et Massiot

N° d’inventaire : 274

Fonction : projeter des images à l’aide d’une source de lumière artificielle provenat d’un arc électrique

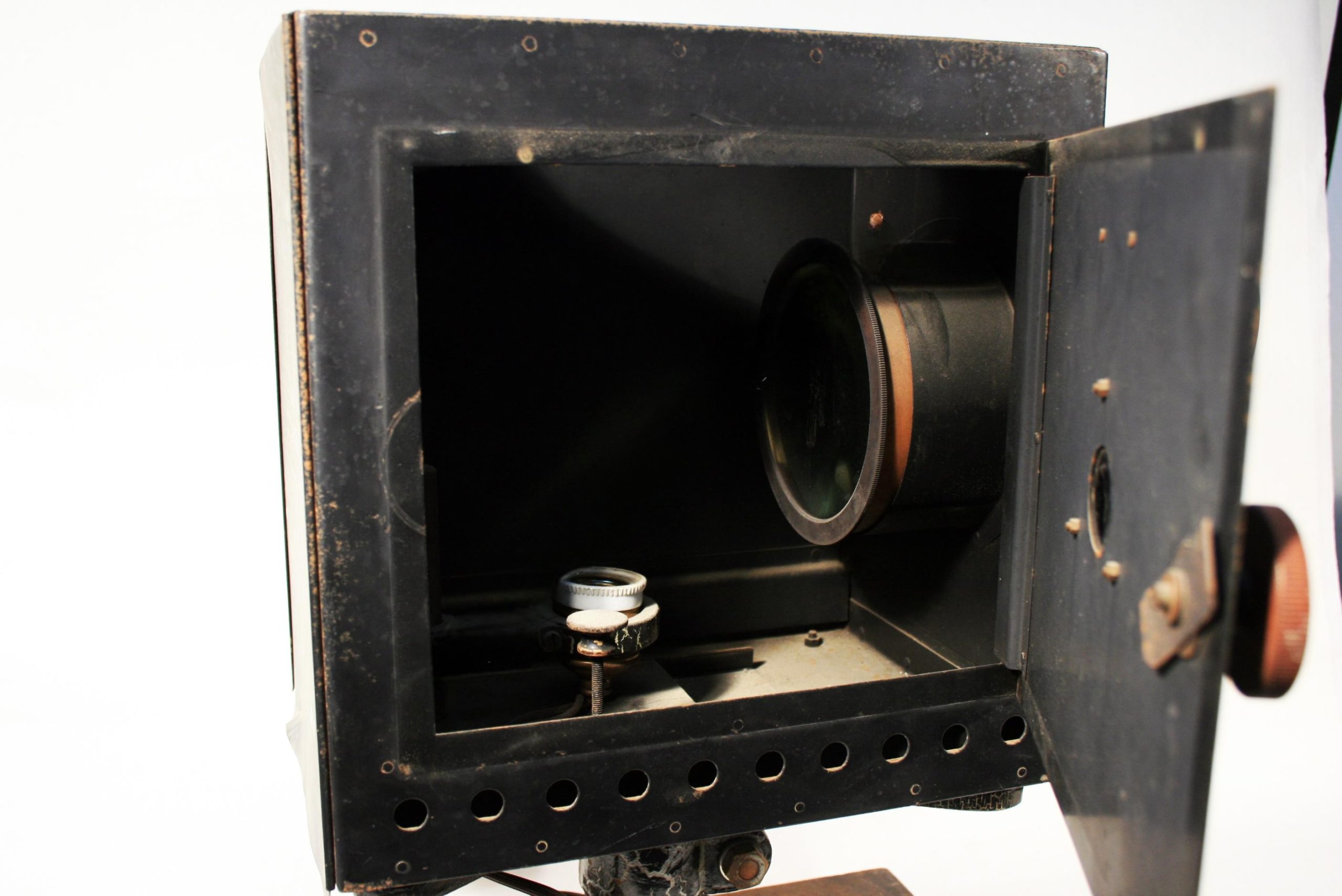

Description : la lanterne comporte un ensemble de lentilles appelé « condenseur » . Inialement lle possédait à l’intérieur d’une source de lumière provenant d’un arc électrique.

Mode opératoire :  on connecte les deux baguettes aux pôles d’une source de courant. Une fois l’arc amorcé, un arc très lumineux est obtenu.
On glisse l’objet représenté sur une plaque, tète en bas. Pour obtenir une image nette sur un écran, il faut réaliser la mise au point en agissant sur le bouton à crémaillère . L’image est alors agrandie et  renversée par rapport à l’objet.

Remarque : plus tard l’arc électrique a été remplacé par une lampe à incandescence de forte puissance, beaucoup plus commode.
