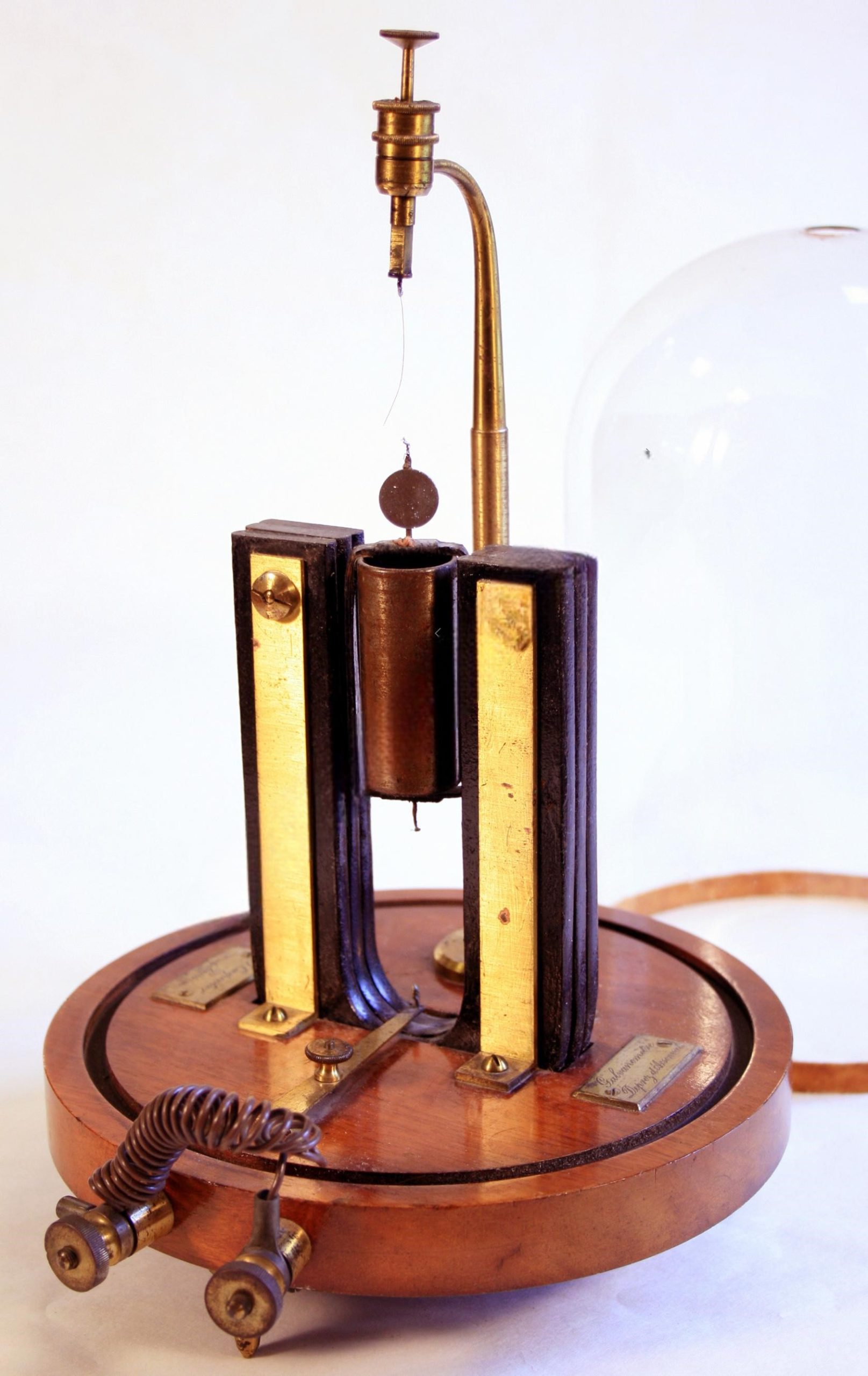

Galvanomètre Desprez d’Arsonval

N° d’inventaire : 136

Fonction : mesurer l’intensité d’un courant électrique.

Description : l’appareil comporte un cadre mobile, à l’intérieur duquel on a placé un noyau de fer doux. Ce cadre mobile est placé dans l’enrefer d’un aimant en U. Le fil de torson soutenant le cadre est muni d’un petit miroir .

Mode opératoire : lorsqu’on fait passer un courant dans l’appareil, le cadre tourne d’un certain angle, dans un sens ou dans l’autre, en fonction du sens du courant jusqu’à atteindre une position stable c’est-à-dire jusqu’à ce que le couple de torsion compense les forces électromagnétiques induites par le passage du courant.
