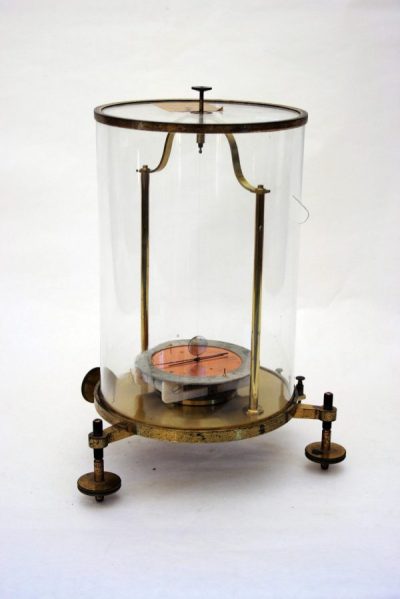

Galvanomètre de Nobili

N° d’inventaire : 127

Fonction : caractériser un courant très faible.

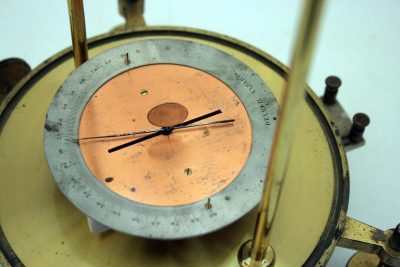

Description : ce galvanomètre  est constitué d’une aiguille aimantée, d’un multiplicateur de Schweigger et d’un cadran horizontal gradué.
L’aiguille aimantée est ici une aiguille astatique de Nobili  c’est-à-dire deux aiguilles aimantées dont les « pôles contraires » sont placés en regard. Elles sont solidaires l’une de l’autre dans leur mouvement grâce à un fil en cuivre. Elles sont suspendues au moyen d’un fil de soie , l’une  au-dessus du cadre, l’autre  à l’intérieur. Ce système réduit l’action du champ magnétique terrestre autant qu’on le souhaite. Un petit miroir concave est solidaire du système astatique.

Mode opératoire : on règle l’appareil de telle sorte que l’extrémité de l’aiguille soit en face du zéro de la graduation. On fait alors passer un courant dans le galvanomètre, l’aiguille tourne alors et s’imobilise devant une graduation. L’intensité du courant est proportionnelle à l’angle de déviation.
