Boîte pour pont de Wheatstone

N° d’inventaire : 152

Fonction : déterminer la valeur de résistances par tâtonnement.

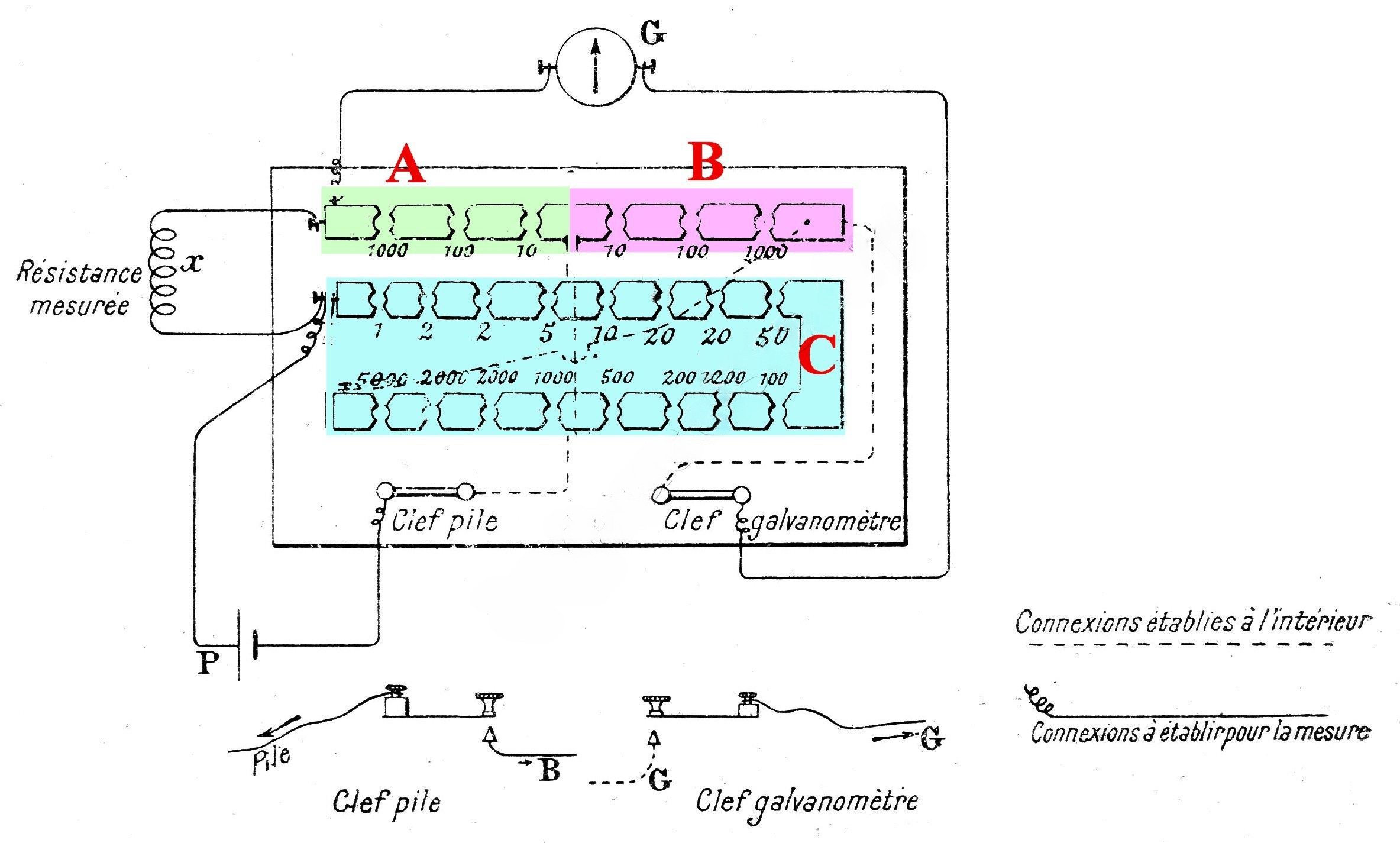

Description : Il s’agit d’une boîte contenant trois boîtes de résistances (A), (B) et (C) . Lorsque la résistance de valeur (x) inconnue est reliée à l’appareil, elle et les résistances (A), (B) et (C) forment un quadrilatère.

Mode opératoire : il suffit d’enlever une fiche pour introduire dans le circuit la résistance correspondante. La résistance équivalente est égale à la somme des résistances des bobines dont les fiches ont été enlevées.
La détermination de la valeur (x) se fait par tâtonnements , on choisit d’abord les valeurs a et b des résistances (A) et (B) telles que leur rapport soit égal à 1, puis on cherche par tâtonnement quelle valeur de la resistance c faut-il donner pour que le courant qui traverse le galvanomètre soit nul . x = a/b*c
