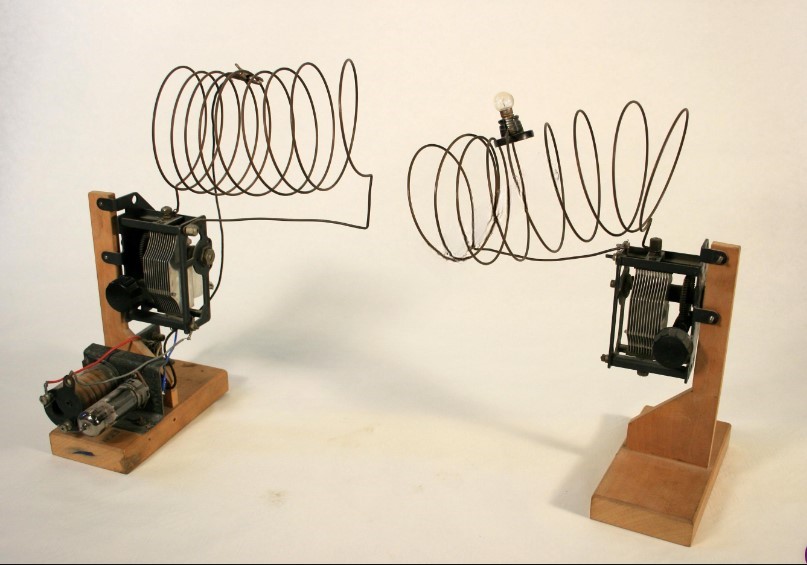

Bobines d’accord pour ondes électromagnétiques

N° d’inventaire : 204

Fonction : étudier le phénomène de résonance électrique.

Description : le circuit « RLC » récepteur est composé d’une lampe à incandescence de résistance (R), d’une bobine d’inductance (L) et d’un condensateur de capacité (C) variable. le circuit émetteur comporte une bobine alimentée par un générateur à haute fréquence.

Mode opératoire : la bobine émettrice est parcourue par un courant à haute fréquence . On fait varier la valeur de la capacité du condensateur du circuit RLC , de telle sorte que la lampe brille au maximum , on est alors à la résonance .
