Appareil de Seebeck

N° d’inventaire : 147

Fonction : montrer l’effet pyroélectrique de certains matériaux.

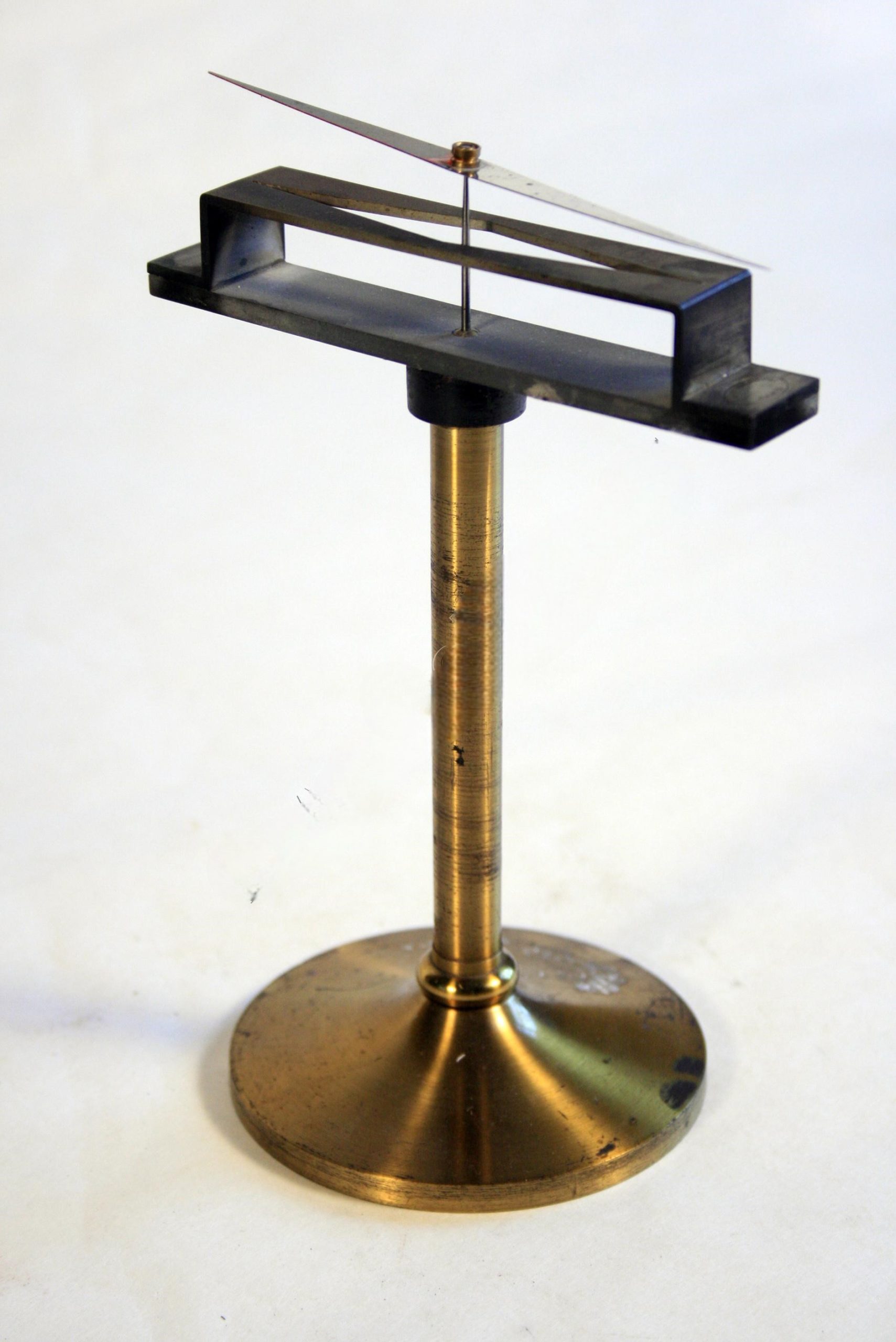

Description : cet appareil est composé d’une lame de cuivre dont les extrémités sont recourbées et soudées à une lame de bismuth . Au-dessus d’elles  est placée une aiguille aimantée  mobile sur un pivot.

Mode opératoire : on oriente l’aiguille aimantée  dans la direction du méridien magnétique. On chauffe l’une des soudures du circuit. On voit alors l’aiguille dévier, on en déduit qu’un courant circule dans la lame de cuivre. On arrête le chauffage et on laisse l’ensemble refroidir lentement. On constate alors que l’aguille  retourne à sa position initiale.
