Appareil de Kipp

N° d’inventaire : 297

Fonction : produire d façon intermittante de l’hydrogène.

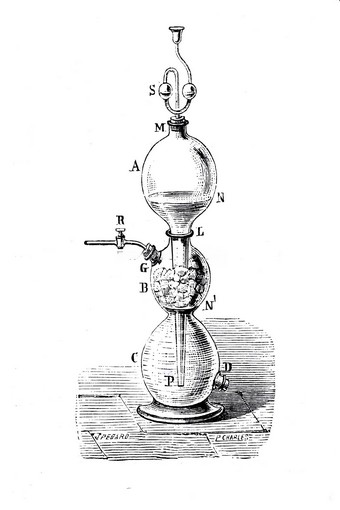

Description : Cet appareil est constitué de deux parties en verre : les ballons (B) et (C) solidaires du socle, séparés par un étranglement, et le ballon à pointe (A) muni d’un tube effilé dont l’extrémité est proche du fond du ballon (C). La connexion entre (A) et (B) est assurée par un rodage (L).
Dans la tubulure supérieure (M) du ballon (A) est inséré un tube de sûreté à deux boules (S) . Dans celle du ballon (B) est fixé un robinet à deux voies (R). Enfin, la tubulure (D) permet de vider l’appareil de la solution qu’il contient, en fin d’expérience.
(Texte ASEISTE)

Mode opératoire : l’appareil permet de préparer tout gaz insoluble ou peu soluble dans l’eau par exemple le dihydrogène par action d’un acide sur un réactif solide approprié (du zinc). Par la tubulure (G) du ballon (B), on introduit une certaine quantité de zuinc en morceaux grossiers; pour éviter qu’il tombe au fond du ballon (C) on colmate partiellement l’espace autour du tube central avec des morceaux de verre. On met ensuite en place le tube muni du robinet (R). Par le tube de sûreté, on verse de l’acide chlorhydrique ; le ballon (C) se remplit de cette solution. Dès que l’acide entre en contact avec le réactif solide en (B), il y a dégagement gazeux d’hydrogène; le gaz s’échappe en ouvrant le robinet (R) avec un débit continu et régulier. Lorsqu’on ferme ce robinet, le gaz s’accumule en (B) en repoussant le liquide qui remonte dans la partie haute de l’appareil (A). La réaction s’arrête puisqu’il n’y a plus contact entre le solide et l’acide. Elle recommence dès que le robinet est ouvert, et ainsi de suite, ce qui rend la production de gaz intermittente et à la demande.
(Texte ASEISTE)
