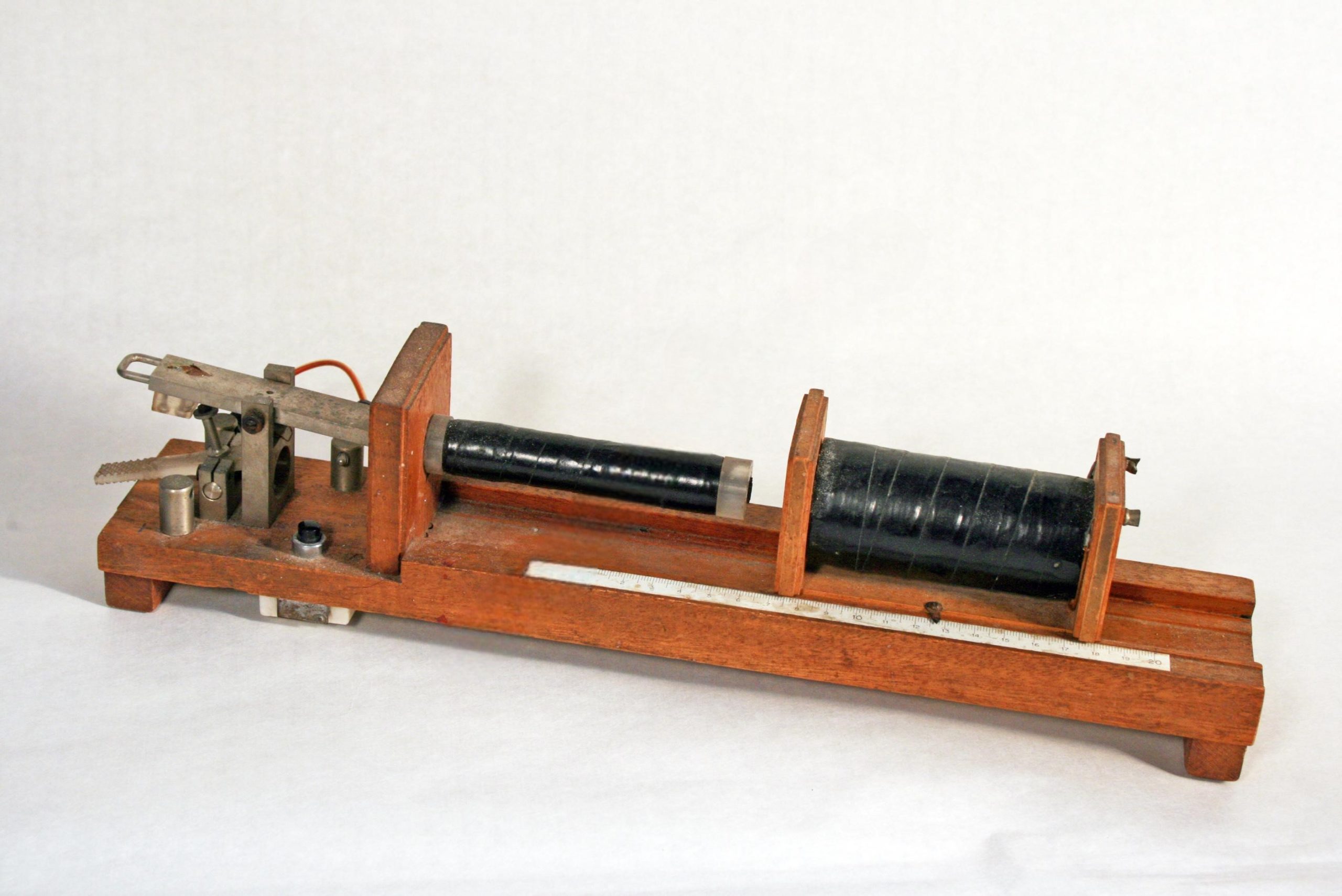

Appareil à chariot de Dubois Reymond

N° d’inventaire : 142

Fonction : se servir des courants d’induction pour des applications physiologiques et médicales

Description : cet appareil est principalement composé de deux bobines d’induction et d’un trembleur. La bobine induite  est creuse, son fil est long et fin. Elle est munie de deux bornes auxquelles seront branchées les électrodes excitatrices qui permettent de faire circuler le courant jusqu’au nerf.
La bobine inductrice  de plus grand diamètre, est creuse. Son fil est gros et court. Elle est munie de 2  bornes qui permettent de la relier aux pôles d’une pile.

Mode opératoire : on relie les 2 bornes de la bobine inductrice à une pile et les 2 électrodes à un nerf. Lorsqu’on établit un courant dans la bobine inductrice il apparait un courant induit dans la bobine induite . Le système de tembleur permet d’avoir une fréquence de coupure élevée.
