Appareil de Chassagny

N° d’inventaire : 131

Fonction : montrer qu’un conducteur parcouru par un courant et placé dans un champ magnétique est soumis à des forces.

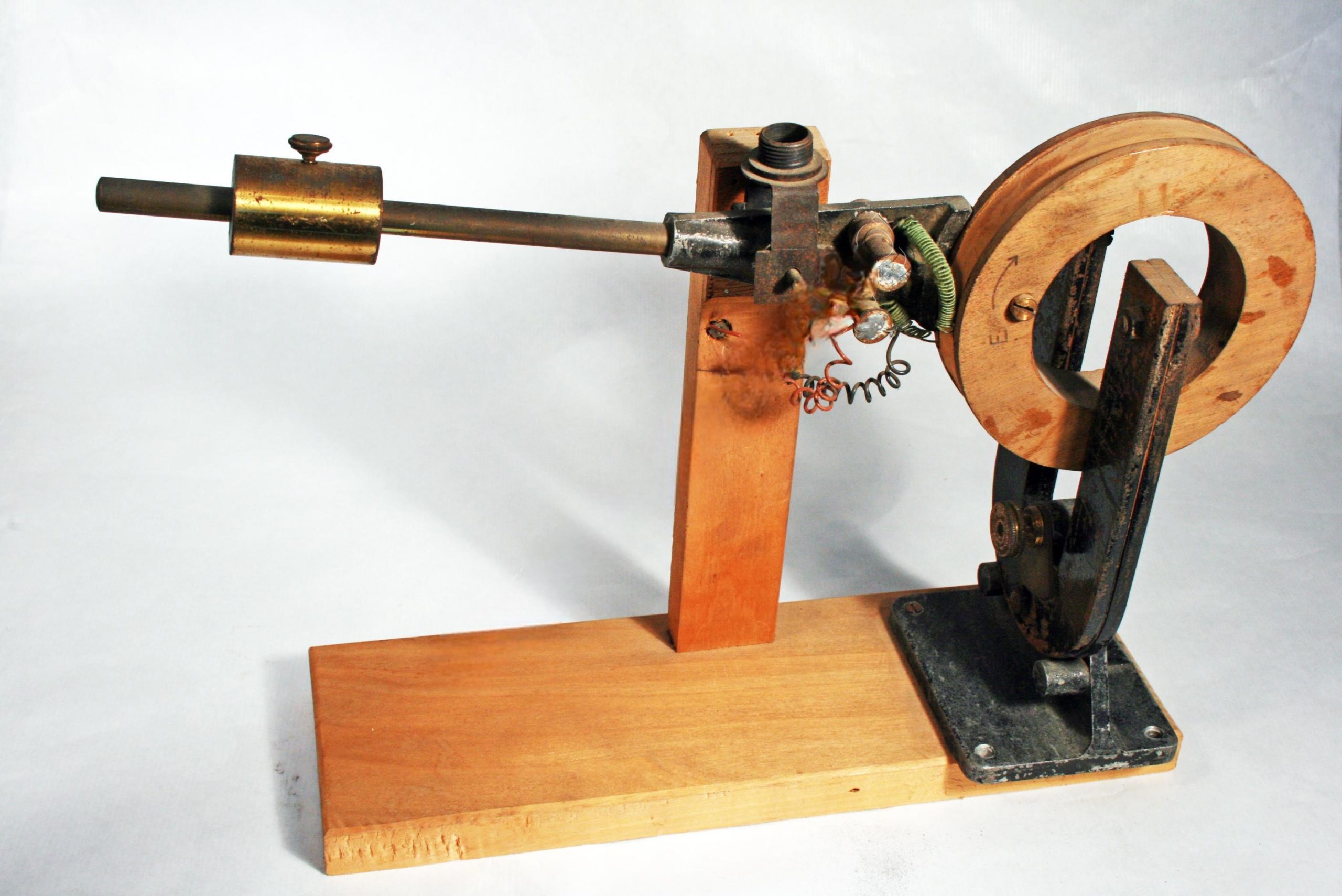

Description : l’appareil est formé d’une bobine placé à l’extrémité d’un bras articulé. A l’autre extrémité du bras , on trouve une masse pouvant coulisser le long du bras. La bobine est placée dans l’entrefer d’un aimant en U
Mode opératoire : le balancier étant à l’équilibre, on alimente la bobine qui est placée dans l’entrefer de l’aimant, on constate que le balancier n’est plus en équilibre.
Si on coupe le courant, le balancier reprend sa position initiale. On peut aussi montrer que le balancier dévie en sens invers si on inverse le sens du courant dans la bobine.
