Machine de Morin

N° d’inventaire : 11

Fonction : monter que les espaces parcourus par un corps qui tombe librement dans le vide sont proportionnels aux carrés des temps mis à les parcourir.

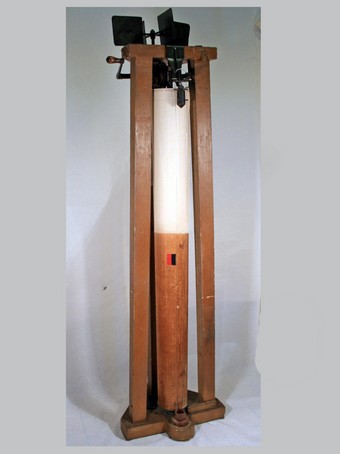

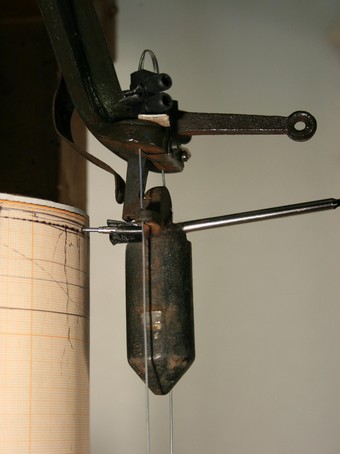

Description : la machine comporte un cylindre en bois pouvant tourner autour d’un axe vertical , et un solide en fonte de forme cylindro-conique muni d’un stylet pouvant tomber en chute libre guidé par 2 fils de fer tendus . La rotation du cylindre est obtenue par la chute d’un poids suspendu à une ficelle enroulée autour d’un treuil . Un système d’ailettes permet d’obtenir une rotation uniforme du cylindre .

Expérience : Après avoir fixé une feuille de papier sur le cylindre, on met en rotation le cylindre, lquand cette rotation est uniforme, on libère le solide en fonte qui inscrit sa trajectoire sur la feuille de papier. Lorsqu’on déplie la feuille de papier on obtient une parabole,  on verifie que les espaces parcourus sont proportionnels aux carrés des temps mis pour les parcourir.

Vidéo : Machine de Morin
